堆焊復合鋼板簡介：

堆焊復合鋼板是高硬度明弧自保護焊絲在普通碳鋼板的表面均勻地堆焊一層耐磨合金加工而成。在耐磨板的金相組織中，碳化物呈纖維狀分布，且纖維方向與表面垂直，表面硬度高是普通碳鋼的無法比擬的。

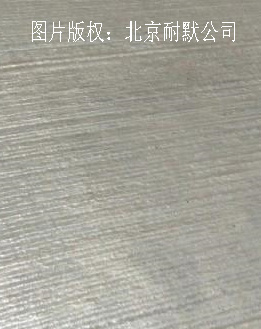

圖（1）堆焊復合鋼板表面有堆焊焊道
堆焊復合鋼板采用了特殊的加工工藝，耐磨層呈橫向龜裂，裂紋使耐磨板沿縱向可像普通鋼板一樣變形，所以，盡管耐磨板的硬度在HRC60以上，但它卻能進行切割、彎曲、焊接等加工，可以說，鋼板能加工的部件，耐磨板基本上都能加工。
堆焊復合鋼板的耐磨層以高鉻合金為主，同時還有錳、鉬、鈮等成分，形成的合金碳化物在高溫下有很強的穩定性，能保持較高的硬度，同時還具有很好的抗氧化性能，在500℃以下完全可以正常使用。
堆焊復合鋼板的耐磨層和基層之間是冶金結合，組織特性為纖維狀分布的高硬度碳化物鑲嵌在高韌性基體上，具有高硬度和高韌性的復合材料的基本特性，抗沖擊性能相當好，在使用過程中耐磨層不會發生脫落。
堆焊復合鋼板的規格
規格 基層厚(mm) 耐磨層厚度(mm) 總厚度(mm) 硬度(HRc)

KN3+3 3 3  6  55-60

KN6+4  6 4 10 58-62

KN6+6  6 6 12 57-61

KN8+6  8 6 14 57-61

注： 1．堆焊復合鋼板基層為外購碳鋼板，厚度可能會有±0.5mm的偏差，由此可能會導致總厚度的偏差。訂貨時請考慮這一因素，如對總厚度有要求請在訂貨前提出。

     2．標準規格表內所列各種產品一般有備貨，其它規格產品交貨周期相應延長。
     3．堆焊復合鋼板長度方向為焊道方向。
     4．可按客戶圖紙加工堆焊復合鋼板，加工損耗及加工費用另計。

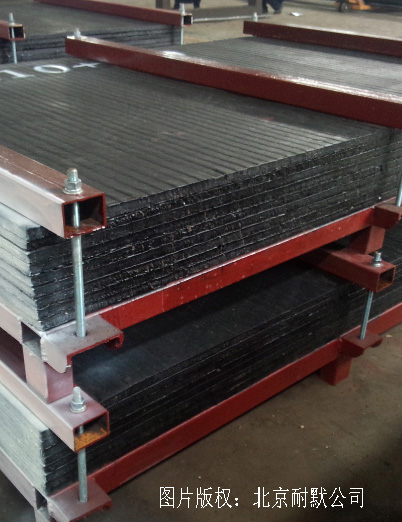

圖（2）整張堆焊復合鋼板出口澳洲

堆焊復合鋼板加工方法介紹
堆焊復合鋼板由于硬度高，雙層特性，因此機加工需要注意以下事項：
切割： 可用等離子切割、水刀、電火花、碳弧、砂輪鋸將大面積復層鋼板切割成所需要的形狀。較佳方法是用空氣或者惰性氣體等離子弧進行切割，推薦方法是從合金背面開始切割。碳弧切割應從基板一面開始切割。如果采用鋸片，只能進行直線切割，需要采用碳化硅鋸片。
彎曲：堆焊復合鋼板可以進行冷加工成型，根據需要彎曲成所需要的形狀，或弧或圓。凹面成型，合金裂紋由于向內應力將緊閉；凸向成型，裂紋將變大開裂，這是正常現場。如果開裂過大，使用相應焊條進行修補。卷曲成管，按推薦最小彎曲半徑進行。

圖（3）堆焊復合鋼板表面鉆孔
　　開孔：大孔可以采用等離子切割，小孔推薦使用水刀、電火花等。裝配螺栓用的沉頭孔可以采用特殊工藝進行加工。
　　焊接：大面積復合鋼板的母材是可焊接性能很好的鋼板，需要兩塊鋼板拼接時，可先將背面母材焊接在一起，然后用相應的堆焊焊條將正面堆焊層填平補齊。堆焊復合鋼板也可以焊接到其他鋼結構上。
　　塞焊：可用等離子或者碳弧氣刨在堆焊復合鋼板上開孔，通過塞焊的方法與其他鋼結構件連接。
　　螺栓固定：可以焊接方法將螺栓焊接到鋼板的母材上，然后與其他工件連接，也可以在堆焊復合鋼板上開孔，通過螺栓與其他工件連接；
　　表面加工：堆焊復合鋼板表明無須加工，如果需要加工，只能是研磨，其他常規方法不適用。堆焊復合鋼板不適用表面精度要求高的場合。

堆焊復合鋼板售后服務聲明：
北京耐默公司愿與合作伙伴一道為解決中國工業磨損而奮斗，凡是我公司銷售的堆焊復合鋼板都可質保一年（特殊工況除外），如有質量問題可以聯系我們，我們會盡快為您解決。
