- 暫無更多圖片。
15+15耐磨復(fù)合鋼板
- 產(chǎn)品品牌抗耐
- 產(chǎn)品型號
超薄耐磨復(fù)合鋼板的應(yīng)用領(lǐng)域及優(yōu)點
超薄耐磨復(fù)合鋼板已廣泛應(yīng)用于重工業(yè)領(lǐng)域,為我國工業(yè)設(shè)備、工件的磨損失效提供了重要的耐磨保護(hù)措施，極大地提高了設(shè)備、工件的使用壽命，為企業(yè)提高制作效率、降低制作成本做出了重要貢獻(xiàn)。雙金復(fù)合耐磨鋼板是采用明弧自保護(hù)全自動堆焊工藝，在普通鋼板或不銹鋼板表面堆焊復(fù)合一層具有高硬度、高耐磨性的高合金耐磨層，該耐磨鋼板具有雙金屬性能，即工作層的高耐磨性和基體層的高塑韌性，為工業(yè)應(yīng)用提供了便利的機械連接和焊條連接條件，可以實現(xiàn)卷筒、焊接、等離子切割、機械連接等加工。

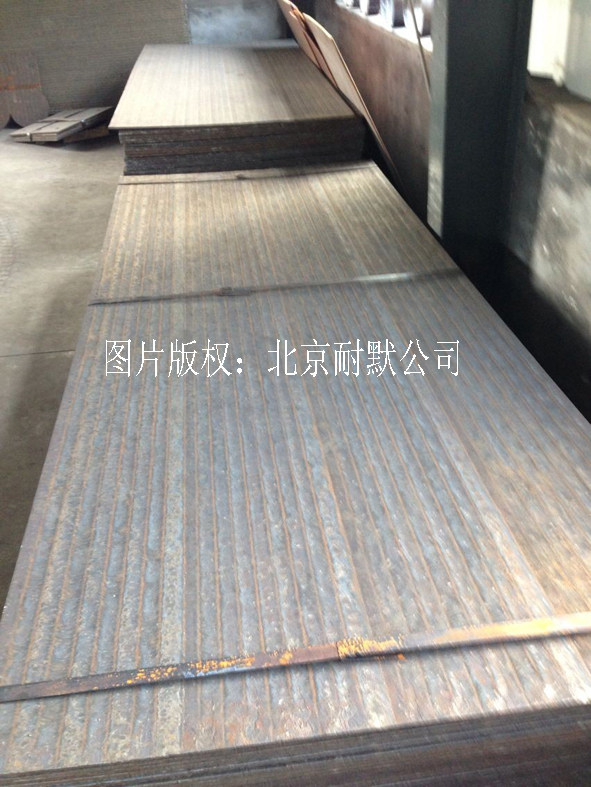

圖1超薄耐磨復(fù)合鋼板有高抗磨損的性能
其優(yōu)點為
1．高抗磨損性能：磨損試驗表明耐磨復(fù)合板的耐磨性比低碳鋼高20倍以上, 比不銹鋼、高錳鋼高5倍以上，比鑄態(tài)高鉻鐵高1倍。
2．高抗沖擊性能：由于采用軟鋼基板，耐磨復(fù)合板具有很高的抗沖擊性能，充分體現(xiàn)了復(fù)合材料既耐磨又抗沖擊的優(yōu)點。這是鑄態(tài)耐磨材料所不及的。
3．方便的加工性能：耐磨堆焊復(fù)合鋼板可以變形、焊接，可很方便地像普通鋼板一樣加工成各種磨損部件。
4．高性能價格比：使用耐磨堆焊復(fù)合板雖然成本提高，但綜合考慮機件的使用壽命、維修費用、停機損失等，其性能價格比比普通材料約高2—4倍。由于材料利用合理，耐磨堆焊復(fù)合板比同等材料手工堆焊價格低50％。
超薄耐磨復(fù)合鋼板的性能
合金層的化學(xué)成分中碳含量達(dá)4～5%，鉻含量高達(dá)25～30%，其金相組織中Cr7C3碳化物的體積分?jǐn)?shù)達(dá)到50%以上，宏觀硬度為HRC56～62，碳化鉻的硬度為HV1400～1800，高于沙石中石英的硬度HV800～1200。由于碳化物成于磨損方向相垂直分布，即使與同成分和硬度的鑄造合金相比較，耐磨性能提高一倍以上。與幾種典型的材料耐磨性對比如下：
（1）與低碳鋼；20～25:1
（2）與高錳鋼；5～10:1
（3）與工具鋼；5～10:1
（4）與鑄態(tài)高鉻鑄鐵；1.5～2.5:1
2、良好的耐沖擊性：
耐磨復(fù)合鋼板的底層為低碳鋼或低合金。不銹鋼等韌性材料，體現(xiàn)雙金屬的優(yōu)越性，耐磨層抵抗磨損介質(zhì)的磨損，基板承受介質(zhì)的載荷，因此有良好的耐沖擊性。可以承受物料輸送系統(tǒng)中承受高落差料斗等沖擊和磨損。
3、較好的耐熱性：
耐磨層推薦使用在≤600℃工況下使用，若在合金層中加入釩，鉬等合金，可以承受≤800℃的高溫磨損。
推薦使用溫度如下：
普通碳鋼基板推薦不高于480℃工況使用；
低合金耐熱鋼板(15CrMo，12Cr1MoV等)基板推薦不高于540℃工況使用；
耐熱不銹鋼基板推薦在不高于800℃工況使用。

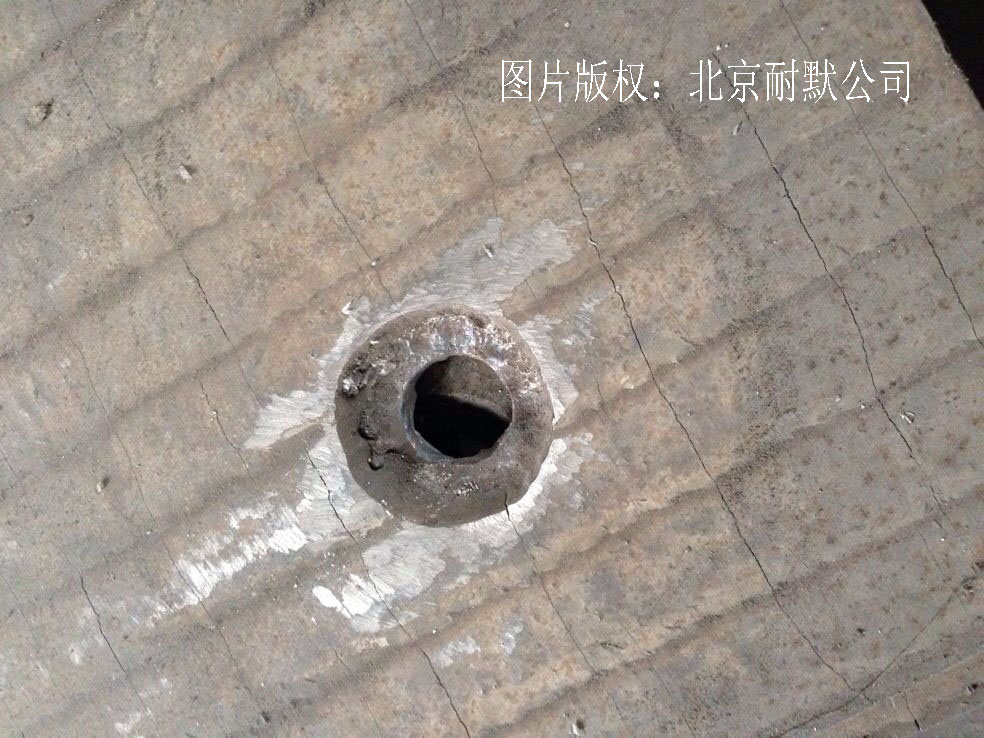

圖2超薄耐磨復(fù)合鋼板可以在表面打孔
4、好的耐腐蝕性
耐磨復(fù)合鋼板的合金層中含有高百分比的金屬鉻，故具有一定防銹和耐腐蝕能力。用于落煤筒和漏斗等場合可以做到防止粘煤。5、適用性強
耐磨復(fù)合鋼板規(guī)格全，品種多，已成商品系列化。耐磨合金層的厚度在3～20mm。復(fù)合鋼板的厚度最薄為6mm，厚度不限。目前，標(biāo)準(zhǔn)耐磨復(fù)合鋼板可提供1200或1450×2000mm，也可根據(jù)用戶需求，按圖紙尺寸定做加工。耐磨復(fù)合鋼板現(xiàn)分為普通型、耐沖擊型和高溫型三種，定購高溫耐磨和耐沖擊型復(fù)合鋼板要說明。
6、方便的加工性能
耐磨復(fù)合鋼板可以切割，調(diào)平，打孔，彎曲和卷曲，它可以制成平板，弧板，錐板，圓筒。切割好的復(fù)合板可以拼焊成各種工程結(jié)構(gòu)件或零部件。耐磨復(fù)合鋼板可以用螺栓或焊接固定在設(shè)備上，更換維修方便。
7、高的價格性能比
其性能價格比是普通材料的2～4倍。物料處理量越大，設(shè)備磨損越嚴(yán)重的廠礦，使用耐磨復(fù)合鋼板的經(jīng)濟效果越明顯。
